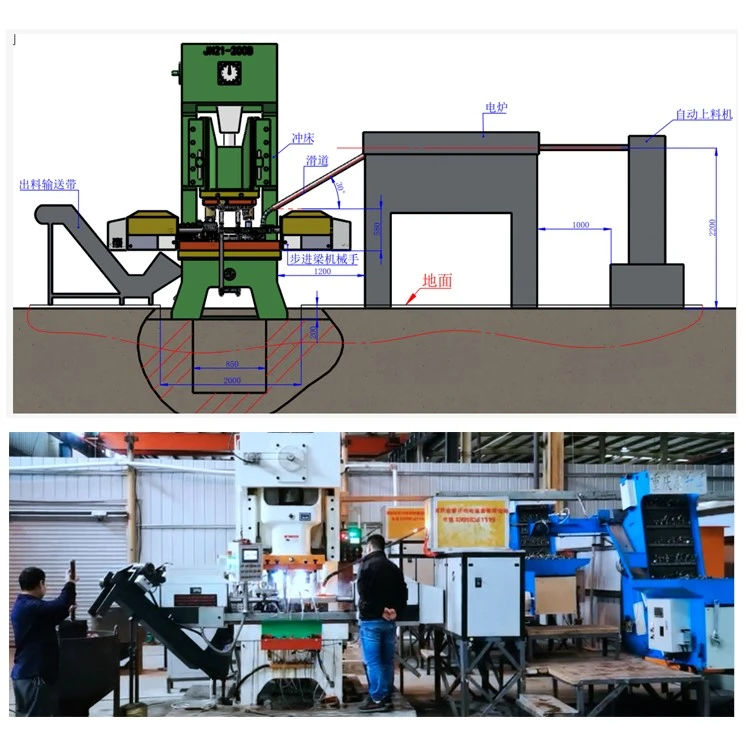

Nut Hot Former Automatic Machine je plně automatizovaný více{0}}stacionární systém pro kování za tepla navržený pro hromadnou výrobu-náročných šestihranných matic, přírubových matic a specializovaných automobilových spojovacích prvků od M12 do M48.
Specifikace produktu
|
MODEL |
160K-3 |
160K-3G |
200K-3 |
200K-3G |
250K-3 |
250K-3G |
315K-3 |
315K-3G |
400K-3 |
400K-3G |
|
MAX. PRŮMĚR SVORKY (mm) |
55 |
55 |
60 |
60 |
70 |
70 |
85 |
85 |
100 |
100 |
|
MAX. VÝŠKA SVORKY (mm) |
50 |
50 |
60 |
60 |
60 |
60 |
75 |
75 |
80 |
80 |
|
RYCHLOST (PCS/min) |
35-45 |
35-45 |
30-40 |
30-40 |
25-35 |
25-35 |
20-30 |
20-30 |
20-30 |
20-30 |
|
ROZSAH NASTAVENÍ VÝŠKY (mm) |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
|
VÝŠKA ZVEDÁNÍ NOSNÍKU PŘI PRÁCI |
/ |
0-120 |
/ |
0-120 |
/ |
0-120 |
/ |
0-120 |
/ |
0-120 |
|
ZDVIH (mm) |
170 |
170 |
220 |
220 |
250 |
250 |
250 |
250 |
300 |
300 |
|
ROZMĚR HORNÍHO STOLU(mm)D*Š*V |
700 * 660 * 60 |
700 * 660 * 60 |
800 * 700 * 80 |
800 * 700 * 80 |
800 * 750 * 90 |
800 * 750 * 90 |
800 * 750 * 100 |
800 * 750 * 100 |
1000 * 750 * 110 |
1000 * 750 * 110 |
|
DOLŮ ROZMĚR TABULKY (mm)D*Š*V |
1300 * 760 * 120 |
1300 * 760 * 120 |
1400 * 750 * 130 |
1400 * 750 * 130 |
1500 * 800 * 140 |
1500 * 800 * 140 |
1500 * 800 * 150 |
1500 * 800 * 150 |
1600 * 900 * 160 |
1600 * 900 * 160 |
|
VÝKON SERVO MOTORU (KW) |
3 |
4.5 |
3 |
4.5 |
3 |
4.5 |
3 |
4.5 |
4.5 |
4.5 |
|
CELKOVÝ ROZMĚR MANUPULÁTORU (MM)D*Š*V |
3300 * 800 * 700 |
3300 * 800 * 700 |
3400 * 800 * 700 |
3400 * 800 * 700 |
3700 * 1000 * 800 |
3700 * 1000 * 800 |
3600 * 1000 * 800 |
3600 * 1000 * 800 |
4200 * 1200 * 100 |
4200 * 1200 * 100 |
|
HMOTNOST MANIPULÁTORU (kg) |
2000 |
2100 |
2500 |
2600 |
2900 |
3000 |
3200 |
3300 |
3700 |
3700 |
Proces tváření za tepla
Slitiny uchopovačů pro vysoké-teploty:Žáruvzdorná slitinová ramena pracují nepřetržitě na sochorových obrobcích přesahujících 1000 stupňů.
Přesnost přenosu serva:Servopohony s vysokým{0}}točivým momentem umísťují zahřáté předvalky do středů matrice v rozmezí ±0,05 mm, aby se minimalizovalo opotřebení nástroje.
Přenosové cykly:Více{0}}stanicové přepravní systémy přemísťují předvalky z pece do lisu za méně než 1,2 sekundy, čímž se minimalizuje tvorba oxidových okují a tepelné ztráty.
Aktivní vnitřní kapalinové chlazení:Vestavěné-chladicí kanály a vložky z tvrzené nástrojové-oceli chrání sestavy chapadel během nepřetržitých-výrobních sérií.
Konstrukce a kontrola strojů
Konstrukce žíhaného ocelového rámu:Těžké ocelové-deskové konstrukce jsou před obráběním odstraněny tepelným pnutím-, aby se zabránilo vychýlení rámu při špičkovém zatížení při kování.
Universal Press-kompatibilita montáže:Standardizovaná montážní rozhraní jsou vhodná pro kovací lisy s otevřeným-zadním nakloněním (OBI), přímou-stranou a uzavřeným-rámem.
Řízení pohybu PLC:Průmyslové PLC poskytují doby odezvy pod-milisekundy pro přesný, opakovatelný vysokorychlostní-přenos ve více{2}}osách.
Úplná{0}}kontrola zatížení:Systémy procházejí nepřetržitým 72{1}hodinovým testováním suchého cyklu a komplexními rozměrovými kontrolami souřadnicových měřicích strojů před exportním balením.
Poprodejní-servis
12měsíční záruka na základní komponenty:Plná záruka na servomotory, pohony, PLC a mechanické převodové sestavy.
Instalace na-stránce:Terénní aplikační inženýři nasadí-na místě, aby integrovali přenosy s vašimi tiskovými a vlakovými operátory na HMI navigaci.
Expedice náhradních dílů:Vysoce opotřebované{0}}položky, včetně senzorů, uchopovacích podložek a servopohonů, jsou odesílány z regionálních center do 48 hodin.
Shoda a způsobilost továrny
Bezpečnostní blokování ISO 13849 a CE:Obvodové kryty a světelné závory zastaví pohyb manipulátoru okamžitě, když je detekován vstup.
Patentovaná OEM výroba:Společnost Quanzhou Sanye Intelligent Technology Co., Ltd. vyrábí zařízení pomocí patentů na automatizaci kování-.
Vlastní 5osé CNC obrábění-:Základní komponenty jsou obráběny -vlastně pro úplnou kontrolu kvality.
FAQ
Otázka: Jaké jazyky HMI jsou dostupné pro operátory v zámořských zařízeních?
Odpověď: HMI standardně podporuje angličtinu, španělštinu a čínštinu, další jazykové balíčky jsou k dispozici na vyžádání bez příplatku.
Otázka: Jaké informace potřebujete k výběru správného modelu formovače matic?
Odpověď: Obvykle potřebujeme výkres matice, jakost materiálu, průměr a délku předvalku, cílovou rychlost výroby, stávající kapacitu lisu a způsob ohřevu.
Otázka: Jaké úrovně výkonu (PL) dosahuje bezpečnostní systém ISO 13849 na tomto stroji?
Odpověď: Bezpečnostní blokovací obvod má hodnocení Performance Level d (PLd), vhodný pro vysoce rizikové aplikace průmyslového kování podle ISO 13849-1.
Otázka: Jaký konkrétní rozsah tolerance musí jednotka splnit, aby prošla 72-hodinovým testem suchého cyklu?
Odpověď: Jednotka musí udržovat rozměry kovaného dílu v rozmezí ±0,05 mm a dokončit celý 72hodinový provoz bez nulových neplánovaných odstávek, aby prošel FAT.
Otázka: Integrovali jste již dříve tento přenosový systém do-zákazníka vlastněného lisu OBI?
Odpověď: Ano, zhruba 40 % našich objednávek přenosového systému je dodatečně vybaveno zákaznickými -vlastními OBI nebo přímými-tiskovými stroji, spíše než kompletními novými lisovacími-linkami.
Otázka: Jak dlouho-místní technik obvykle zůstává na instalaci a školení?
Odpověď: Terénní inženýři obvykle zůstávají na-místě po dobu 7{2}}10 pracovních dnů a pokrývají mechanickou instalaci, uvedení PLC do provozu a praktické školení operátorů HMI.
